CL21-400V-225J薄膜电容器

您的位置:首页 - 产品分类 - 薄膜电容器 - CL21薄膜电容器

CL21-400V-225J薄膜电容器视频+图片

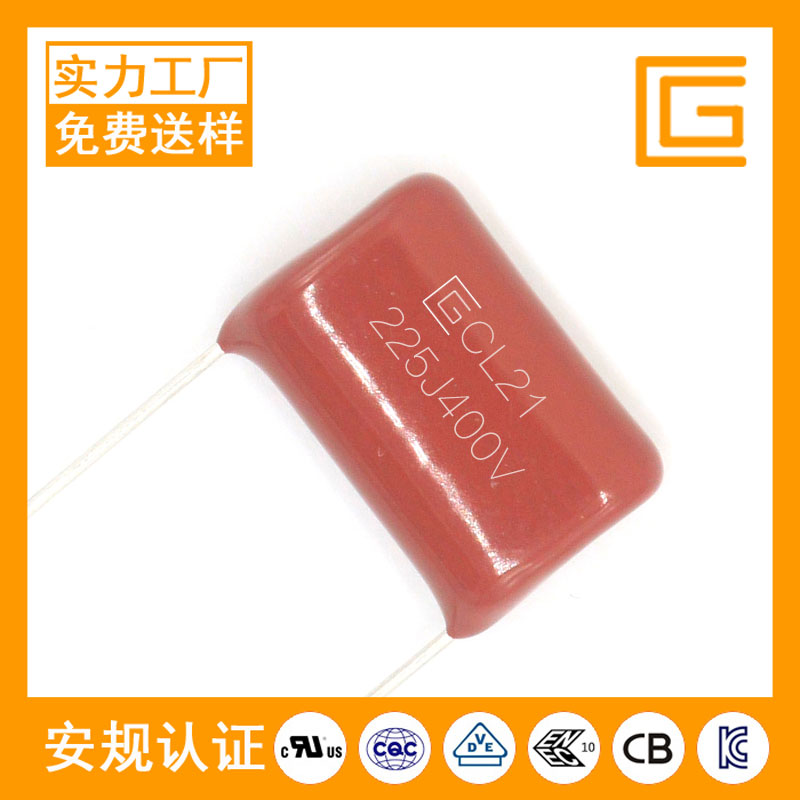

CL21-400V-225J薄膜电容器

CL21-400V-225J薄膜电容器资料下载

CL21-400V-225J薄膜电容器详细参数:


应用领域:
小家电,冲电器,LED驱动电源,适配器类电源,开关电源,电机马达,电动工具,新能源充电桩,光伏逆变装置


CL21-400V-225J薄膜电容器介绍:

产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示


知识推荐

在选择5v1a适配器y电容输入400V的滤波电容根据电源的功率和保持时间选择,低压侧的输出电容跟功率、纹波要求、开关频率有管。那么安规Y电容在开关电源适配器中的作用有什么这是我们所需要关注的,一般说,电容有隔直流信号,传递交流信号的作用,它对防止和滤除噪音杂波、高频电磁干扰和稳定电气性能起着十分重要的作用,陶瓷电容在开关电源适配器电子电路中起如下的作用:

1.平滑纹波电流。开关电源适配器中的功率变换电路输出电能,都是脉动直流,电流纹波较大,开关电路常采用大电容量的电解电容,随着开关电源的高频化与小型化,对电源输出参数要求也越来越高,目前均已采用叠层陶瓷电容器,这种电容器其内部采用镍,经过碳膜化高温处理使电容量、耐电压等级及漏电流降低得到极大的改善。叠层陶瓷电容的容抗跟铝电解电容相比非常小,在电路中用作平滑纹波的效果非常好,电容自身的发然量很低,对输出100~500kHz的纹波电流的平滑度有显著提高。一般来说,铝电解电容随着使用时间的延长,它的电容量随电解质干涸而减小,而陶瓷电容的容量几乎不随时间变化。

2.吸收浪涌电压。电子电路在工作期间,由于受到环境条件、牵引负载、电路器件骤变等影响,在变压器电感作用下,发生浪涌电压,这种浪涌电压幅度高、能量大,对开关电源的驱动功率晶体管的冲击将是致命的,为了保护晶体管的安全,往往将陶瓷电容与电阻串联后并联接到变压器的一次绕组,组成吸收电路,该电容一般在470pF以下,耐压在630V以上。

3. 旁路噪声干扰。为了阻止噪声由输出回路进入负载或者低频电磁波由输入电路进入电源,一般在电路中接入陶瓷电容,用它来抑制正态噪声和用于低通滤波。这种作用的电容称为旁路电容,它配接在主电路的输出电路中,其旁效果比较好。这种电容的电容量一般为220~3300pF,耐压范围视电路作用而定,一般为500V~1.2kV。

4. 滤除噪声。开关电源的输入回路常接有交流电路滤波器,它的作用是滤除外部噪声的进入与内部噪声的传出,这种滤除噪声的电容都用陶瓷电容。接在电源进线的电容,抑制噪声的频率较低,所需的电容量较大,耐压为275V,称它为X电容。

另外陶瓷y电容在开关电源适配器中常用来抑制共态噪声,常接在电路与地之间,而且性价比高,不过因为适配器设计还是以具体参数而定制相关的陶瓷y1电容器
