CL21-100V-684J薄膜电容器

您的位置:首页 - 产品分类 - 薄膜电容器 - CL21薄膜电容器

CL21-100V-684J薄膜电容器视频+图片

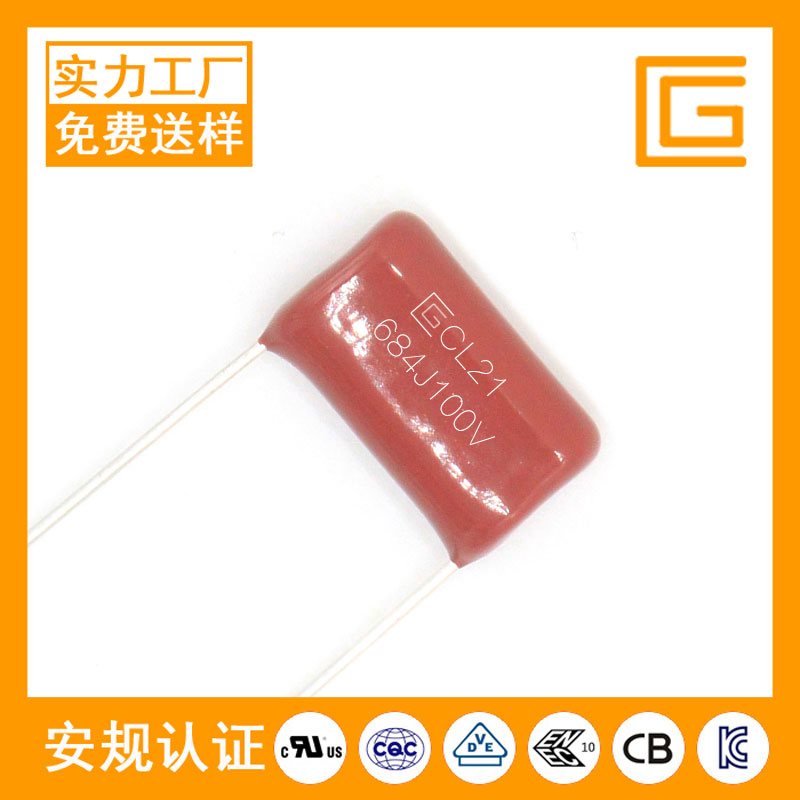

CL21-100V-684J薄膜电容器

CL21-100V-684J薄膜电容器资料下载

CL21-100V-684J薄膜电容器详细参数:


应用领域:
小家电,冲电器,LED驱动电源,适配器类电源,开关电源,电机马达,电动工具,新能源充电桩,光伏逆变装置


CL21-100V-684J薄膜电容器介绍:

产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示


知识推荐

测试独石电容的方法分别是:容量、损耗角正切、绝缘电阻、耐电压、焊接性。

1、容量

技巧需求:应相符规定的误差等级,也就是说容量转化需要在误差范围内。

测验步骤:测验频率为1000Hz±10%;测试电压为1.0±0.2V。

2、损耗角正切

技巧需求:流动比率≥50pF;DF≤0.15%;流动比率≥50pF;DF≤1.5[(1.5/CR)+7]X10-4。

测试频率:1000Hz±10%;测试电压为1.0±0.2V。

3、绝缘电阻

技巧需求:独石电容≤10nF;脉冲≥10K兆欧;电容>10nF;R.C≥100ΩF。

测验步骤:测试电压为标称电压;测定时间为60±5秒。

4、耐电压

技巧需求:不运用介质被击穿或损伤。

接线端子测试:测试电压:I类300%额定电压;II类250%额定电压;充/放电电流不应超过50mA,持续时间5±1秒。

端子与外装间:施加电压2.5UR;持续时间1~5S;金属制小球法:将电容器本体插入盛满直径为1mm的金属小球的容器中,但保留距端处2mm的本体不插入,试验电压施加在短路回路端子和金属小球之间。

5、焊接性

技巧需求:上锡率要大于95%。

测验步骤:把独石电容引线浸入含有25%松香的酒精溶液中,继而浸入温度为230±5℃的金属焊锡中2±0.5秒,留意:电容器本体底面距离锡面约1.5~2mm。
