CBB21-250V-333J薄膜电容器

您的位置:首页 - 产品分类 - 薄膜电容器 - CBB21薄膜电容器

CBB21-250V-333J薄膜电容器视频+图片

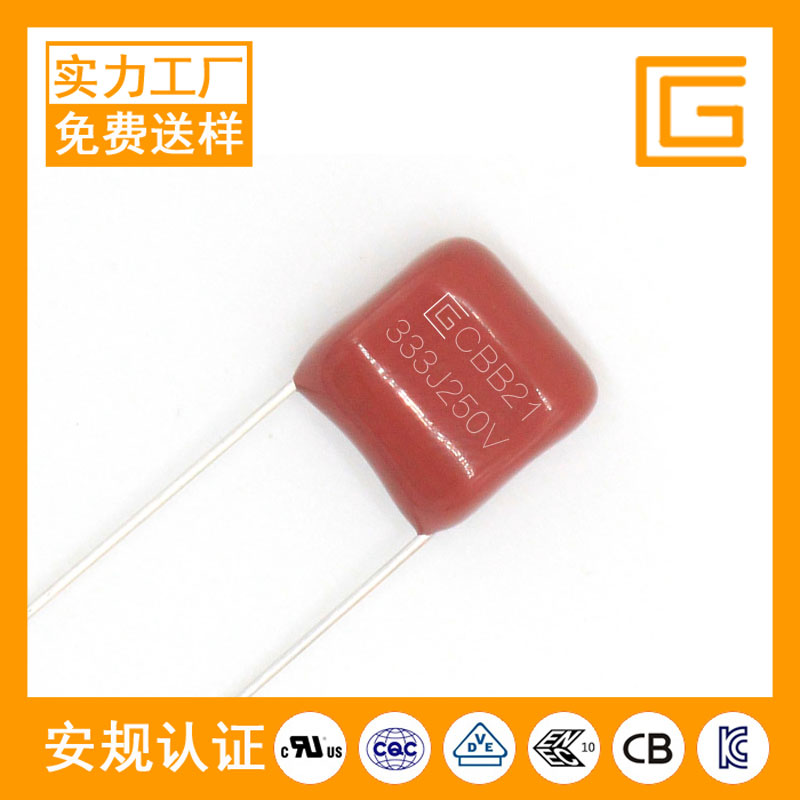

CBB21-250V-333J薄膜电容器

CBB21-250V-333J薄膜电容器资料下载

CBB21-250V-333J薄膜电容器详细参数:


应用领域:
小家电,冲电器,LED驱动电源,适配器类电源,开关电源,电机马达,电动工具,新能源充电桩,光伏逆变装置


CBB21-250V-333J薄膜电容器介绍:

产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示


知识推荐

1.电容器的额定电压:

指在额定温度范围内可以连续施加到电容器的最高直流电压或脉冲电压的峰值。考虑到可靠性降额使用要求,通常要求实际工作电压应小于80%的额定电压值。

2.电容器的工作电压选择:

通过电容器的脉冲电压和耐电压,由于薄膜电容器存在损耗,在高频和高脉冲条件下使用时,如有较大通过电容器的电流会使薄膜电容器的自身发热,严重时将会有热击穿等(冒烟、击穿)的危险,因此使用中还受到电容器额定电流的限制。使用时必须确保这两个电压都在允许范围之内。如果无法确定实际工作电压(电流)波形,可用电容器工作的自身温升来确定,通常对聚酯类电容,允许自身温升在小于10C的条件下使用。对于聚丙烯电容,允许在自身温升在小于5℃的条件下使用。(实际测量应在电容器端面引线焊接部位表面测试)

3.电容器容量和引线跨距的选择:

1) 容量选取必须符合E24系列值范围内:1.0, 1.1, 1.2,1.3, 1.5,1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9,4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1共24级,其中下面画横线的为E12系列值,为优选系列值。

2)容量取值范围应符合各类电容器通用规格书中给出的容量范围 :

不同厂家提供的规格书,其容量的上、下限范围可能略有不同,但如果容量选取值已明显低于该类别的下限值,则应在陶瓷电容器中选取,反之如容量值已高于该类别的上限值,则应在电解电容器中选取。

3)引线成型脚距的选取:

不同型号不同规格的薄膜电容器,其引线常规间距P 在厂家规格书中都有确定的数值,但在实际使用中,根据PCB装配要求,可以要求厂家成型供货,给出的成型后脚距F的尺寸要求。但由于使用者不考虑电容的自然脚距P的实际数值,随意制订成型脚距F值,导致许多不合理成型尺寸存在,即影响工艺装配效果,又给供应商供货造成了极大困难,须引起使用者的高度重视,并要求成型脚距F应尽可能接近电容的常规脚距P,且必须遵循下列成型标准:

当P≥F时,P-F≤8mm(F值为2.5的整数倍);

当P<F时,F-P≤5mm(F值为2.5的整数倍)。
