CT81-2KV-Y5P-152K高压瓷片电容器

您的位置:首页 - 产品分类 - 高压瓷片电容器 - CT81高压瓷片电容器

CT81-2KV-Y5P-152K高压瓷片电容器视频+图片

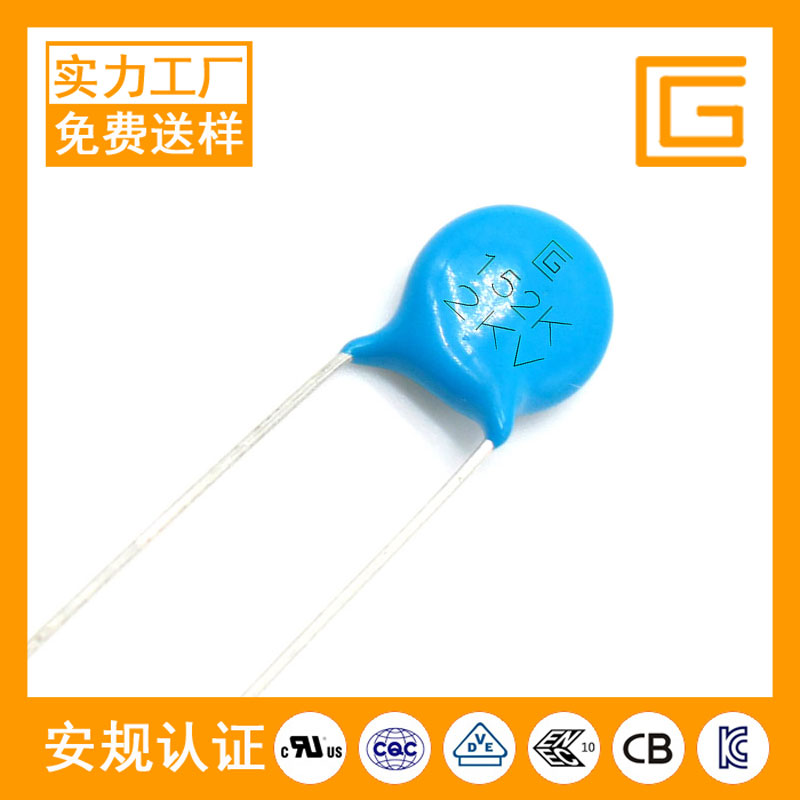

CT81-2KV-Y5P-152K高压瓷片电容器

CT81-2KV-Y5P-152K高压瓷片电容器资料下载

CT81-2KV-Y5P-152K高压瓷片电容器详细参数:


应用领域:
小家电,冲电器,LED驱动电源,适配器类电源,开关电源,电机马达,电动工具,新能源充电桩,光伏逆变装置


CT81-2KV-Y5P-152K高压瓷片电容器介绍:

产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示


知识推荐

常规的薄膜电容根据它的材料不同,一般可分为金属化聚酯薄膜和金属化聚丙烯薄膜。而聚酯薄膜电容器又称为CL电容&MER电容;聚丙烯薄膜电容器称为CBB电容&MPR电容。每种材料主要有两种结构;箔式CL11、CBB11和金属化CL21、CBB21、CBB22等。这样我们就能很容易从型号上看出它们的材料和结构。

CBB电容,聚丙烯电容器。具有优良的高频绝缘性能,电容量与损耗在很大频率范围内与频率无关,随温度变化很小,而介电强度随温度升高而有所增加,这是其他介质材料难以具备的。耐温高,吸收系数小。

CL电容,涤纶电容器,又称聚酯薄膜电容器。电容量可从100pF到几百uF;工作电压从几十伏到上万伏。绝缘电阻高,耐热性好。具有自愈性和无感特性。缺点是损耗大,电参数稳定性差。

CL21则表示这个电容器的材料是涤纶,结构是金属化。CL11型是数量最大的一种低价产品。箔式结构是指电容器用塑料薄膜和铝箔叠在一起卷绕而成,导电电极为铝箔。金属化结构是预先用真空蒸发的方法在薄膜上蒸发了一层极薄的金属膜,然后用这个薄膜卷绕成的电容器,导电电极为蒸发的金属膜(大多仍为铝膜)。在同样规格情况下,金属化电容器的体积要比箔式的小。金属化薄膜电容器有自愈特性,即电容器中塑料薄膜某一点若存在缺陷,加电压时会击穿,则此处的金属膜会蒸发掉,而不会产生短路现象,从而使电容器仍能正常工作。金属化电容器还有一个优点就是引出线是从喷了金属的端面引出,从而使电流通路很短,所以也称为无感电容器。

CBB电容和CL电容之间的区别分析

损耗:CBB电容和CL电容在外形上差别不大,但在损耗这一电性能上差别较大。涤纶电容器的损耗较大,在1kHz时典型值约为50×10-4,与纸介电容器相当。聚丙烯电容器的损耗(1kHz),指标大约是10×10-4,实际上一般小于5×10-4,约为涤纶电容器的十分之一。

绝缘:CBB电容和CL电容绝缘性能都特别好,优于其它电容器。例如,一只CBB22型100nF电容器,其绝缘电阻可超过五万兆欧。

温度系数:CBB电容和CL电容的温度系数大体上都为300PPM/℃左右,但是CL型为正温度系数,CBB型为负温度系数。前面介绍过CBB型电容器在温度升高40℃时,容量要下降1-2%左右。所以这两种电容器都不能制成精密电容器,最高精度只有±5%(J)。

如何辨别真假CBB电容器,可以利用CL型和CBB电容温度系数方向不同的原理来辨别,可以用手掌型数字电容表和电吹风来进行试验。先把电容器接到电容表上读出冷态时的电容值,然后用电吹风加热电容器,注意温度要调低一点,如果电容器的容量变大,说明是CL型电容器,反之则是CBB型电容器。,所有的非极性薄膜电容器均为负温度系数,例如聚苯乙烯电容器。


此文关键词:CT81-2KV-Y5P-152K高压瓷片电容,CT81高压瓷片电容器,高压瓷片电容
