CT81-5KV-Y5U-222M高压瓷片电容器

您的位置:首页 - 产品分类 - 高压瓷片电容器 - CT81高压瓷片电容器

CT81-5KV-Y5U-222M高压瓷片电容器视频+图片

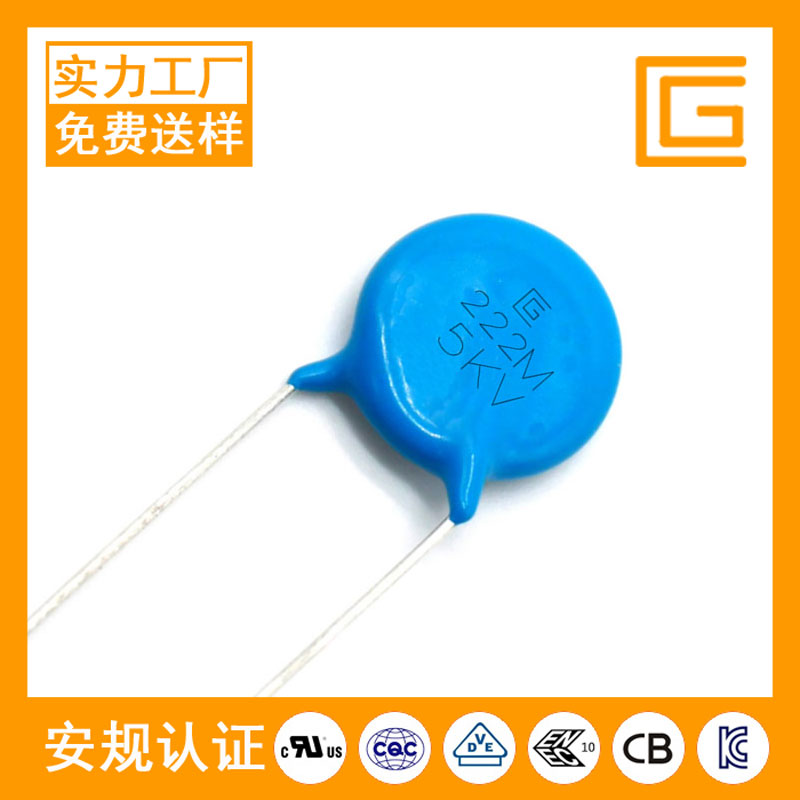

CT81-5KV-Y5U-222M高压瓷片电容器

CT81-5KV-Y5U-222M高压瓷片电容器资料下载

CT81-5KV-Y5U-222M高压瓷片电容器详细参数:


应用领域:
小家电,冲电器,LED驱动电源,适配器类电源,开关电源,电机马达,电动工具,新能源充电桩,光伏逆变装置


CT81-5KV-Y5U-222M高压瓷片电容器介绍:

产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示 产品展示


知识推荐

根据IEC 60384-14,电容器分为X电容及Y电容。

Y电容参数主要看额定电压及测试耐电压。脚距,脚长Y电容厂家都有规格书。Y电容也叫安全电容需通过安规认证,产品上都有各国安规认证标志及规格参数。

X电容是指跨于L-N之间的电容器。 X电容注重的参数是耐压等级。

Y电容是指跨于L-G/N-G之间的电容器。Y电容注重的参数就是绝缘等级。(L=Line, N=Neutral, G=Ground)

X电容底下又分为X1, X2, X3,主要差别在于: 1. X1耐高压:2.5 KV<X1≤4 kV, 2. X2耐高压:X2≤2.5 kV, 3. X3耐高压:X3≤1.2 kV 。

Y电容底下又分为Y1, Y2, Y3,Y4, 主要差别在于: Y1耐高压>4kV, Y2耐高压>3 kV,

安规电容安全等级是绝缘类型,额定电压范围:Y1 双重绝缘或加强绝缘 Y1 ≥ 400V ;Y2 基本绝缘或附加绝缘 Y2 ≤ 300V;Y3 基本绝缘或附加绝缘 ≥150V ≤250V;Y4 基本绝缘或附加绝缘 <150V。

X,Y电容都是安规电容,火线零线间的是X电容,火线与地间的是Y电容。

它们用在电源滤波器里,起到电源滤波作用,分别对共模(Y电容),差模(X电容)干扰起滤波作用.。安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全.。Y电容的电容量必须受到限制,从而达到控制在额定频率及额定电压作用下,流过它的漏电流的大小和对系统EMC性能影响的目的。GJB151规定Y电容的容量应不大于0.1uF。Y电容除符合相应的电网电压耐压外,还要求这种电容器在电气和机械性能方面有足够的安全余量,避免在极端恶劣环境条件下出现击穿短路现象,Y电容的耐压性能对保护人身安全具有重要意义在滤波电路上有X电容,就是跨接L-N线;Y电容就是N-G线。在安规标准上有按脉冲电压分X1,X2,X3电容;按绝缘等级来分Y1,Y2,Y3来分。(这些都不是按什么材质来分的。) 至于安规标准各个国家有一些差别,但额定电压无非就是250和400。各大厂家做的安规电容就是要满足这个安规标准的需求,一个安规电容可以满足Y电容的要求,也有可以做成满足X电容要求。所以就有的安规电容上标X1Y1,X1Y2。

火线与0线之间接个电容就是是X,而火线与地线之间接个电容像个Y。X电容:由于火线与0线直接电容,受电压峰值的影响,避免短路,比较注重的参数就是耐压等级,在电容值上没有定限制值。

Y电容:火线与地线直接电容要涉及到漏电安全的问题,因此它注重的参数就是绝缘等级,太大的容值电容会在电源断电后对人对器件产生影响,Y 电容的总容量一般都不能超过4700pF。


此文关键词:CT81-5KV-Y5U-222M高压瓷片电容,CT81高压瓷片电容器,高压瓷片电容
