电阻值和电容量的直读式测量

      用直读式仪器进行测量时不需要反复调节，就可直接读出待测量电阻器或安规电容器的参数值。具有简便、快速,适合大批量测试的特点。

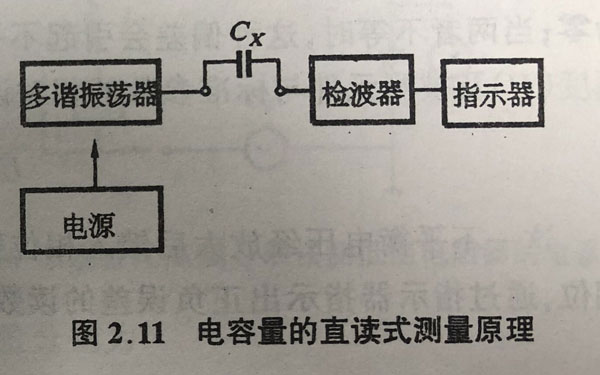

      用于测量电容器容量的直读式测量仪的原理图如图2.11所示。振荡器产生一定频率(f),一定幅度的电压( U)加到被测电容器的两端,通过该电容器的电流大小由下式确定:

      I = 2πfUCx

      从式(2.20)可见,当fU一定时，通过电容器的电流由待测电容器的电容量(Cx)大小决定。将此交流电流经必要的放大、检波后由指示器作出指示。该指示器的电流大小与被测电容器的容量大小相对应。将指示器上电流的数值按被测电容器电容量大小进行刻度，就能在指示器上直接读出被测电容器的电容量。

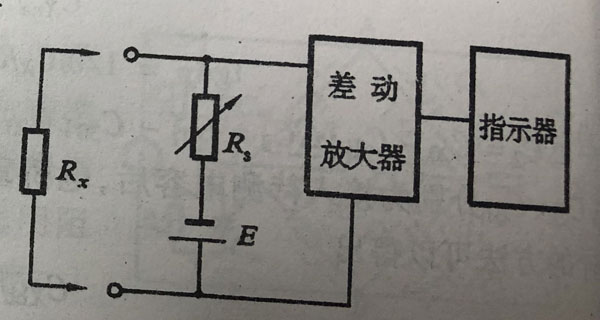

      用于测量电阻器阻值的直读式仪器称为欧姆表。其电原理图如图2.12所示。待测电阻器( Rx)与标准电阻器(Rs),测量电池( E)组成回路。待测电阻器两端的电压为


      由式(2.21)可见，当E、Rs一定时，待测电阻器两端的电压与其阻值成正比，且当待测电阻器的阻值与倍率电阻器(标准电阻Rs)的阻值相等时URx = E/2。将Rx两端的直流电压经放大器放大后由指示器作出指示,该指示器指示电压的大小与被测电阻器的直流电断小相对应。将指示器上的电压值按被测电阻的阻值刻度，就能在指示器上直接读出待阻器的直流电阻值。

      这种仪表的指示器中值即为倍率标准电阻器的阻值。
